一、概述
本系列电动机保护监控装置，是智能化、网络化、数字化、检测、监控、保护于一体的高新技术产品。将先进的网络通讯技术和分布式智能技术融入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
本产品适用于石油、化工、煤炭、电力、冶金、市政等行业电机保护的重要场所。
二、主要功能
● 保护功能：堵转、短路、接地、接地/漏电（中性点接地系统）、不平衡（缺相）、过载、欠载、过压、欠功率、TE时间保护、起动加速超时等多种数字式保护功能。
● 控制功能：可提供4路可编程继电器输出。满足直接起动、双向起动、自耦变压器降压起动、电阻降压起动等起动方式。
● 扩展功能：RS485通讯、4-20mA输出、可编程开关量、模拟量输入保护等。
● 准确度： 三相电流精度优于0.5%；4-20mA电流输出优于0.3%FS；零序互感器技术参数：37.5mA/22mV。
三、使用条件
● 额定工作电压：AC380V/660V,50Hz。
● 额定控制电源电压：AC220V。
● 装置输出接点容量：阻性AC250V/6A，DC30V/6A；
感性AC250V/2A，DC30V/2A；
● 环境条件：-30℃～70℃，相对湿度＜90%，无强腐蚀性气体，无强干扰的电磁场；
● 外壳防护等级IP20，脱扣等级为10A。

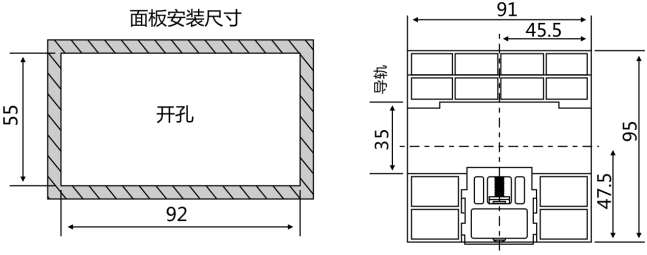

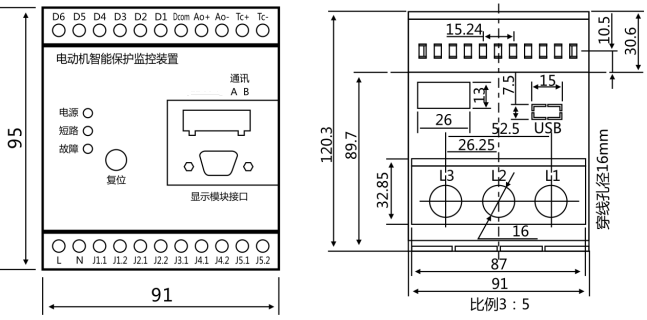

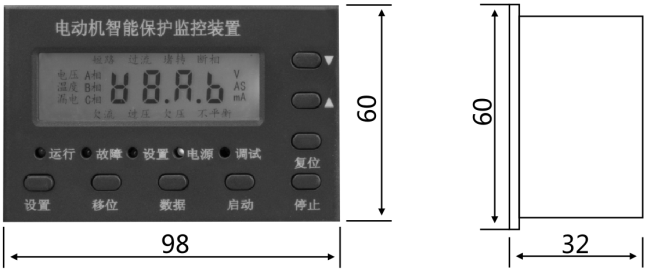

四、外形结构及安装尺寸（单位：mm）
五、电气连接
5.1主回路
保护器的电流规格分为以下7档：1A、6.3A、25A、63A、100A、200A、400A。电流小于100A时，电机线直接穿过保护器自带的电流互感器，电流大于100A时，采用外置电流互感器，电机动力线先穿过外置电流互感器，外置电流互感器的二次侧线穿过保护器自带的电流互感器。
5.2控制回路
接线端子定义，端子最大允许线径2.5mm2
端子编号 | 备注 |
L、N | AC220V电源输入 |
J1.1、J1.2 | 保护继电器J1 |
J2.1、J2.2 | 控制继电器J2 |
J3.1、J3.2 | 控制继电器J3 |
J4.1、J4.2 | 短路继电器J4 |
J5.1、J5.2 | 报警继电器J5 |
PE | 保护地 |
TC-、TC+ | 零序电流输入 |
B、A | RS-485通讯 |
AO-、AO+ | 4-20mA输出 |
Dcom | 开关量公共端（DC240V） |
D1、D2、D3、D4、D5、D6 | 可编程开关量输入 |
备注：
1、J1用于故障保护，J2、J3用于启动控制，J4用于堵转、短路、接地保护时断开空气开关，J5用于报警输出。
2、当J2、J3、J4、J5被设为继电器输出允许时，该继电器按照设定参数动作。
六、显示器与参数设定

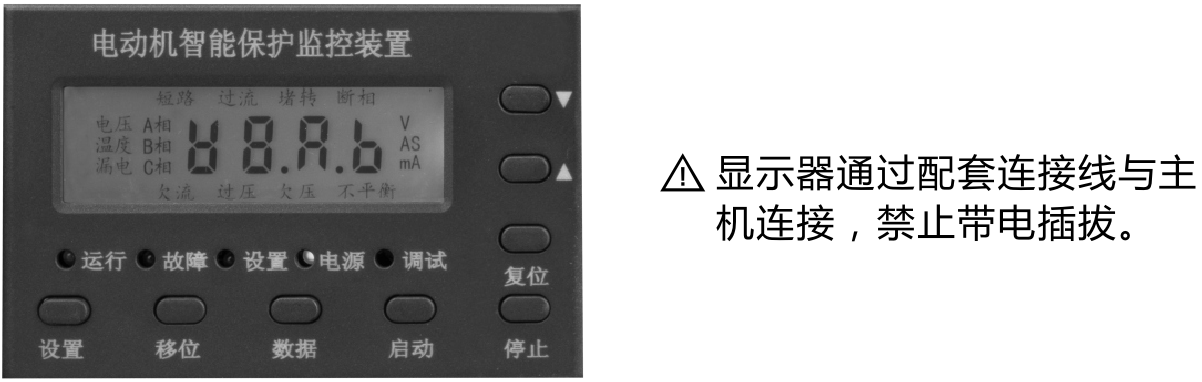

6.1显示器
6.1.1指示灯
名称 | 颜色 | 状态 | 备注 |
运行 | 绿灯 | 常亮 | 电机在运转 |
不亮 | 电机停止 | ||
故障 | 红灯 | 常亮 | 故障跳闸 |
闪烁 | 故障报警 | ||
设置 | 黄灯 | 常亮 | 设定参数 |
电源 | 绿灯 | 常亮 | 显示器正常 |
闪烁 | 显示器连接失败 | ||
调试 | 黄灯 | — | 出厂前调校适用 |
6.1.2按键
名称 | 功能 |
设置键 | ①单按该键进入用户密码验证，密码正确方可设定用户参数 ②启停电机或故障复位时单按该键确认用户密码（密码默认为000） |
移位键 | 设定时用于移动光标 |
数据键 | 设定时增加设定数字。运行时更改显示模式，显示顺序：三相电流循环显示→A相电流→B相电流→C相电流→电压→漏电→频率，频率固定为50HZ |
启动键 | 就地启动电机（按设置键确认） |
停止 复位键 | 就地停止电机（按设置键确认） 退出设定/故障复位（按设置键确认） |
显示键 | ▼键：显示下一屏参数 ▲键：显示上一屏参数 |
说明：保护器上电前同时按下“设置键”和“数据键”，上电5S后再放开可以调用出厂参数（非特殊情况下勿用），退出设定/故障复位（按设置键确认）。
6.2设定参数
进入参数设定，启动电机、停止电机、故障复位都需要验证用户密码。进入设定环境后，按“设置键”显示下一屏参数并保存当前设定，按“移位键”移动光标，按“数据键”增加数字，按“▲”键显示上一屏参数；一分钟无按键，保存完已更改的参数后自动退出设定环境。
（说明：按“设置键”进入密码验证，密码正确后方可进行用户参数设定）
6.2.1用户参数列表
序号 | 内容 | 参数说明 | 范围 | 默认值 | 标识 | 备注 |
1 | 额定电流 | 电机额定电流 | 0.1～999.9 | 单位：A | ||
2 | 启动时间 | 电机从启动过渡到正常运行所需时间 | 1～250 | 10 | H | 单位：秒 |
3 | 启动方式 | 电机启动方式 | 1～5 | 1 | F | 1-直接 2-正 3-反4-自耦 |
4 | 通讯地址 | 网络通讯标识 | 1～255 | 1 | A | |
5 | 过载保护 | 允许/禁止 | 1/0 | 1 | 过流+E | 1-允许 0-禁止 |
曲线选择 | 1～10 | 1 | 过流+L | |||
6 | 堵转保护 | 允许/禁止 | 1/0 | 1 | 堵转+E | 1-允许 0-禁止 |
报警电流倍数值 | 1.2～12.0 | 3.5 | 堵转+A | |||
跳闸电流倍数值 | 1.2～12.0 | 4 | 堵转+P | |||
动作时间（ms） | 100～500 | 100 | 堵转+t | |||
7 | 不平衡（断相）保护 | 允许/禁止 | 1/0 | 1 | 断相+E | 1-允许 0-禁止 |
报警% | 10～99 | 20 | 断相+A | |||
跳闸% | 10～99 | 30 | 断相+P | |||
动作时间（S） | 1～60 | 6 | 断相+t | |||
8 | 接地保护 | 允许/禁止 | 1/0 | 1 | 短路A相B相C相+E | 1-允许 0-禁止 |
报警电流倍数值 | 4.0～7.0 | 5 | 短路A相B相C相+A | |||
跳闸电流倍数值 | 8.0～12.0 | 8 | 短路A相B相C相+P | |||
动作时间（ms） | 100～500 | 100 | 短路A相B相C相+t | |||
9 | 短路保护 | 允许/禁止 | 1/0 | 1 | 短路+E | 1-允许 0-禁止 |
报警电流位数值 | 4.0～7.0 | 5 | 短路+A | |||
跳闸电流倍数值 | 8.0～12.0 | 8 | 短路+P | |||
动作时间（ms） | 100～500 | 100 | 短路+t | |||
10 | 漏电保护 | 允许/禁止 | 1/0 | 0 | 漏电+E | 1-允许 0-禁止 |
报警电流位数值（mA） | 0～99 | 100 | 漏电+A | |||
跳闸电流位数值（mA） | 0～999 | 200 | 漏电+P | |||
动作时间（ms） | 100～500 | 300 | 漏电+t | |||
11 | 欠载（流）保护 | 跳闸电流% | 10～99 | 20 | 欠流+P | |
动作时间（S） | 1～250 | 20 | 欠流+t | |||
12 | 过压保护 | 允许/禁止 | 1/0 | 1 | 过压+E | 1-允许 0-禁止 |
报警电流% | 10～99 | 20 | 过压+A | |||
跳闸电流% | 10～99 | 30 | 过压+P | |||
动作时间（S） | 1～255 | 15 | 过压+t | |||
13 | 欠压保护 | 允许/禁止 | 1/0 | 1 | 欠压+E | 1-允许 0-禁止 |
报警电流% | 10～99 | 20 | 欠压+A | |||
跳闸电流% | 10～99 | 30 | 欠压+P | |||
动作时间（S） | 1～250 | 15 | 欠压+t | |||
14 | 满位对应电流值 | 20mA对应电机电流 | 1～999.9 | 100 | n | 单位：A |
15 | 模拟量保护 | 跳闸模拟量% | 0～99 | 60 | mA+P | |
动作时间（S） | 1～255 | 20 | mA+t | |||
16 | 外部故障 | 允许/禁止 | 1/0 | 0 | E | 1-允许 0-禁止 |
停机延时时间（S） | 10～255 | 10 | t | |||
17 | 控制继电器J2 | 允许/禁止 | 1/0 | 0 | J2 | 1-允许 0-禁止 |
启动延时（S） | 5～255 | 5 | t | |||
启动状态 | 1/0 | 0 | F1 | 1-闭合 0-断开 | ||
停机延时 | 5～255 | 5 | t | |||
停机状态 | 1/0 | 1 | F2 | 1-闭合 0-断开 | ||
18 | 控制继电器J3 | 允许/禁止 | 1/0 | 0 | J3 | 1-允许 0-禁止 |
启动延时（S） | 5～255 | 10 | t | |||
启动状态 | 1/0 | 0 | F3 | 1-闭合 0-断开 | ||
停机延时 | 5～255 | 10 | t | |||
停机状态 | 1/0 | 1 | F4 | 1-闭合 0-断开 | ||
19 | 控制继电器J4 | 允许/禁止 | 1/0 | 0 | J4 | 1-允许 0-禁止 |
启动延时（S） | 5～255 | 15 | t | |||
启动状态 | 1/0 | 0 | F5 | 1-闭合 0-断开 | ||
停机延时 | 5～255 | 15 | t | |||
停机状态 | 1/0 | 1 | F6 | 1-闭合 0-断开 | ||
20 | 控制继电器J5 | 允许/禁止 | 1/0 | 0 | J5 | 1-允许 0-禁止 |
启动延时（S） | 5～255 | 20 | t | |||
启动状态 | 1/0 | 0 | F7 | 1-闭合 0-断开 | ||
停机延时 | 5～255 | 20 | t | |||
停机状态 | 1/0 | 1 | F8 | 1-闭合 0-断开 |
七、典型与应用
直接（软启动）启动
直接启动是电机的基本启动方式，当收到来自PC或DCS,I/O或控制面板的启动命令时，本装置的控制继电器J2输出触点点动闭合，电机启动；保护继电器J1断开则执行故障保护，短路继电器J4闭合则空气开关跳闸，报警继电器J5闭合用于报警输出。SB1为现场启动按钮，SB2为现场停止按钮。
直接启动控制原理图
注：当电机le＜100A，不需要外接保护CT；当电机le＞100A，需要外接保护CT，CT的接线参数注2；
正反转启动
当收到正反转启动命令（远程/面板控制）时，控制继电器J2输出触点点动闭合则电机正传；当收到反转启动命令（远程/面板控制）时，控制继电器J3输出触点点动闭合则电机反传；保护继电器J1断开则执行故障保护，短路继电器J4闭合则空气开关跳闸，报警继电器J5闭合用于报警输出；SB1为现场启动按钮，SB2为现场停止按钮。

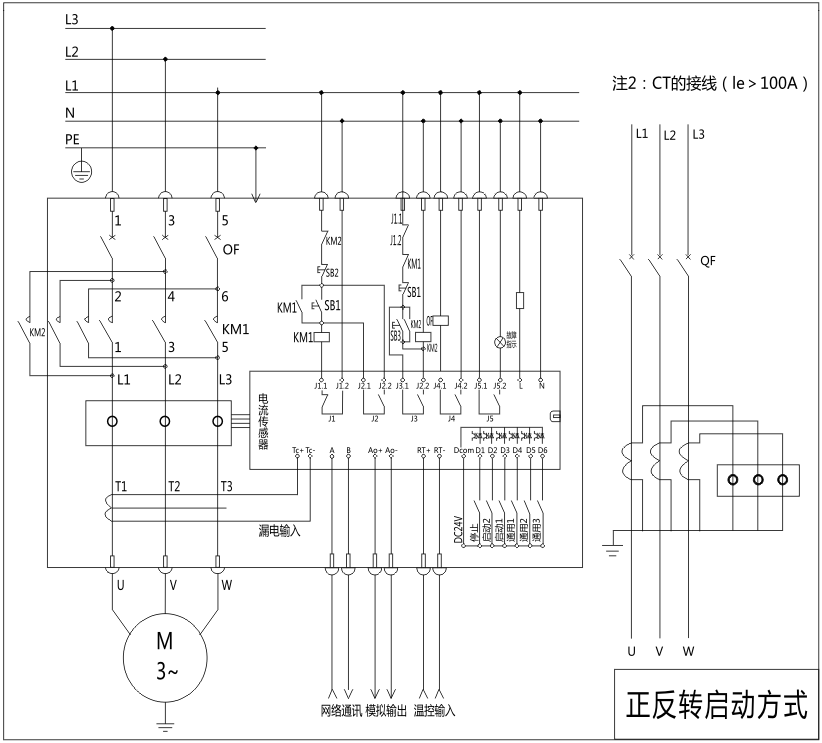

正反转启动控制原理图
注：当电机le＜100A，不需要外接保护CT；当电机le＞100A，需要外接保护CT，CT的接线参数注2；
