一、概述

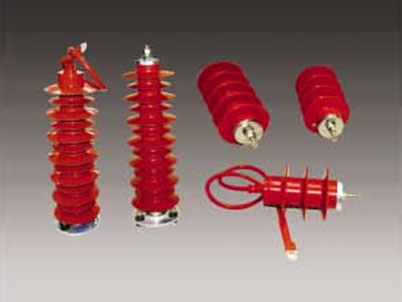

GY-BLQ系列产品是我公司专门针对风电场、光伏电站开发的大容量、高性能过电压吸收装置，在风电场、光伏电站的升压箱变和高压开关柜中使用，有效的保证设备的安全运行，避免给用户方因停电造成损失。
我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。
二、使用条件
l 环境温度：-40℃～+60℃；
l 海拔高度：小于2000m（高于2000 m请选用高原型产品）；
l 额定频率：48Hz～62Hz；
l 最大风速不得超过35m/s；
l 地震裂度7度及以下地区；
三、技术参数
避雷器使用场所 | 专用型号/ 通用型号 | 系统标称电压有效值
kV | 避雷器额定电压有效值
kV | 避雷器持续运行电压有效值
kV | 直流1mA参考电压
≥ kV | 标称放电电流5kA | 通流容量 | |||
陡坡冲击电流残压 峰值 ≤ kV | 雷电冲击电流残压 峰值 ≤ kV | 操作冲击电流残压 峰值 ≤ kV | 2ms方波 冲击电流
≥ Ａ | 4/10us大 电流冲击
≥ kA | ||||||
低 压 型 | ZY-BLQ-0.22/50 HY1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 0.60 | - | 1.3 | - | 50 | 10 |
ZY-BLQ-0.38/50 HY1.5W-0.5/2.6 | 0.38 | 0.50 | 0.42 | 1.20 | - | 2.6 | - | 50 | 10 | |
配 电 型 | ZY-BLQ-3/150 HY5WS-5/15 | 3 | 5 | 4.0 | 8.0 | 19.6 | 15.0 | 14.5 | 150 | 65 |
ZY-BLQ-6/150 HY5WS-10/30 | 6 | 10 | 8.0 | 15.0 | 34.5 | 30.0 | 25.5 | 150 | 65 | |
ZY-BLQ-10/150 HY5WS-17/50 | 10 | 17 | 13.6 | 25.0 | 57.5 | 50.0 | 42.5 | 150 | 65 | |
电 站 型 | ZY-BLQ-3/300 HY5WZ-5/13.5 | 3 | 5 | 4.0 | 7.5 | 15.5 | 13.5 | 11.5 | 300 | 65 |
ZY-BLQ-6/400 HY5WZ-10/27 | 6 | 10 | 8.0 | 14.4 | 31.0 | 27.0 | 23.0 | 400 | 65 | |
ZY-BLQ-10/600 HY5WZ-17/45 | 10 | 17 | 13.6 | 24.0 | 51.8 | 45.0 | 38.3 | 600 | 65 | |
ZY-BLQ-35/800 HY5WZ-51/134 | 35 | 51 | 40.8 | 73.0 | 154.0 | 134.0 | 114.0 | 800 | 65 | |
电 容 器 型 | ZY-BLQ-6/400 HY5WR-10/27 | 6 | 10 | 8 | 14.4 | - | 27.0 | 21.0 | 400 | 65 |
ZY5WR-17/46 | 10 | 17 | 13.6 | 24.0 | - | 46.0 | 35.0 | 600 | 65 | |
ZY-BLQ-35/800 HY5WR-51/134 | 35 | 51 | 40.8 | 73.0 | - | 134.0 | 105.0 | 800 | 65 | |
变压器中性点 | HY1.5W-30/80 | 35 | 30 | 24 | 44.0 | |||||
